手把手教你如何创建一个连接到Binder上的服务(图文)

长平狐 发布于 2013/03/19 18:20
阅读 962
收藏 0

参考文献:

http://blog.csdn.net/baiyanning/article/details/6191682

1 概述

       大家都知道在Android下的IPC机制是Binder,它可以实现两个进程之间的通信。有关Binder的介绍网上太多,这里就不费话,OK,还是进入这篇文章的主题,即教你如何创建一个连接到Binder上的服务.并且这个示例中的源代码是保证可以原样编译通过的.

      在开始之前,我们首先来简单介绍一下我们即将制作的服务ExampleServer, 这个示例服务由主程序加上一个libExample.so文件组成,libExample.so用来实现对Client端实现的接口,而主程序就是用来启动这个服务的.费话不说了,下面进入正题.

2 步骤

第1步:生成ExampleService.so文件

1: 在framework/base目录下新建一个目录,用来保存libExample.so的源码

$cd framework/base/
$mkdir ExampleService

进入此目录:

$cd ExampleService
新建3个文件:ExampleService.h ,ExampleService.cpp,Android.mk

其中ExampleService.h文件的内容如下:

// File: ExampleService.h
#ifndef ANDROID_EXAMPLE_SERVICE_H
#define ANDROID_EXAMPLE_SERVICE_H
#include <utils/threads.h>
#include <utils/RefBase.h>
#include <binder/IInterface.h>
#include <binder/BpBinder.h>
#include <binder/Parcel.h>

namespace android {
    class ExampleService : public BBinder
    {
        mutable Mutex mLock;
        int32_t mNextConnId;
        public:
            static int instantiate();
            ExampleService();
            virtual ~ExampleService();
            virtual status_t onTransact(uint32_t, const Parcel&, Parcel*, uint32_t);
	};
}; //namespace
#endif


ExampleService.cpp文件的内容如下:

// File: ExampleService.cpp
#include "ExampleService.h"
#include <binder/IServiceManager.h>
#include <binder/IPCThreadState.h>

namespace android {

    static struct sigaction oldact;
    static pthread_key_t sigbuskey;

    int ExampleService::instantiate()
    {
        LOGE("ExampleService instantiate");
        // 调用ServiceManager的addService方法进行系统服务注册,这样客户端程序就可以通过ServiceManager获得此服务的代理对象,从而请求其提供的服务
        int r = defaultServiceManager()->addService(String16("byn.example"), new ExampleService());
        LOGE("ExampleService r = %d/n", r);
        return r;
    }

    ExampleService::ExampleService()
    {
        LOGV("ExampleService created");
        mNextConnId = 1;
        pthread_key_create(&sigbuskey, NULL);
    }

    ExampleService::~ExampleService()
    {
        pthread_key_delete(sigbuskey);
        LOGV("ExampleService destroyed");
    }
    // 每个系统服务都继承自BBinder类,都应重写BBinder的onTransact虚函数。当用户发送请求到达Service时,系统框架会调用Service的onTransact函数
    status_t ExampleService::onTransact(uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags)
    {
        switch(code)
        {
            case 0: {
                pid_t pid = data.readInt32();
                int num   = data.readInt32();
                num = num + 100;
                reply->writeInt32(num);
                return NO_ERROR;
                }
                break;
            default:
                return BBinder::onTransact(code, data, reply, flags);
        }
    }
}; //namespace
Android.mk文件的内容如下:

# File: Android.mk
LOCAL_PATH:= $(call my-dir)
include $(CLEAR_VARS)
LOCAL_SRC_FILES:= \
	ExampleService.cpp
LOCAL_C_INCLUDES := $(JNI_H_INCLUDE)
LOCAL_SHARED_LIBRARIES :=\
	libutils libbinder
LOCAL_MODULE_TAGS := optional
LOCAL_PRELINK_MODULE := false
LOCAL_MODULE := libExample

include $(BUILD_SHARED_LIBRARY)
这样ExampleService.so的三个源文件全了,接着返回到Android源代码根目录下.

$ cd ~/WORKING_DIRECTORY/
初始化Android源码编译环境:

$ source build/envsetup.sh

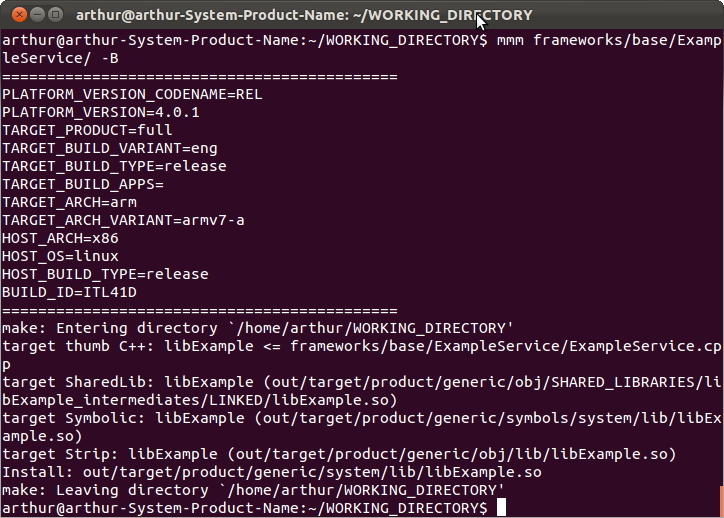

开始编译:

mmm frameworks/base/ExampleService/


这样ExampleService.so文件就编译完了,完了可以在out/target/product/generic/symbols/system/lib/目录下看到libExample.so文件.如下图:


第2步:生成ExampleServer可执行程序

首先在frame/base目录下新建一个ExampleServer目录,用来保存ExampleServer可执行程序的源代码文件:

$cd ~/WORKING_DIRECTORY/framework/base/
$mkdir ExampleServer
$cd ExampleServer
在这个目录下有2个源文件:ExampleServer.cpp,Android.mk.

其中ExampleServer.cpp文件的内容如下:

// File: ExampleServer.cpp
#include <sys/types.h>
#include <unistd.h>
#include <grp.h>
#include <binder/IPCThreadState.h>
#include <binder/ProcessState.h>
#include <binder/IServiceManager.h>
#include <utils/Log.h>
#include <private/android_filesystem_config.h>
#include "../ExampleService/ExampleService.h"

using namespace android;

int main(int argc, char** argv)
{
    sp<ProcessState> proc(ProcessState::self());	// 要想使用Binder机制,必须要创建一个ProcessState对象
    sp<IServiceManager> sm = defaultServiceManager();
    LOGI("ServiceManager: %p", sm.get());
    ExampleService::instantiate();
    ProcessState::self()->startThreadPool();
    IPCThreadState::self()->joinThreadPool();
    return 0;
}
Android.mk文件的内容如下:

# File: Android.mk
LOCAL_PATH:= $(call my-dir)
include $(CLEAR_VARS)
LOCAL_SRC_FILES:= \
	ExampleServer.cpp
LOCAL_C_INCLUDES := $(JNI_H_INCLUDE)
LOCAL_SHARED_LIBRARIES := \
	libutils libbinder libExample
LOCAL_MODULE_TAGS := optional
LOCAL_PRELINK_MODULE := false
LOCAL_MODULE := ExampleServer

include $(BUILD_EXECUTABLE)

这样ExampleServer的两个源文件全了,返回到Android根目录下:

$cd ~/WORKING_DIRECTORY/
编译:

$mmm framework/base/ExampleServer/
如下图所示:


这样就编译完了可执行程序ExampleServer了.可以在out/target/product/generic/system/bin/目录下看到可执行程序ExampleServer:


OK,就这样binder的服务器端程序就完成了。

有关如何完成binder客户端的介绍请看我博客内下一篇文章.

http://blog.csdn.net/flydream0/article/details/7165308


完!


原文链接:http://blog.csdn.net/flydream0/article/details/7165127
