片上总线Wishbone 学习(十)总线周期之单写读操作

异步周期结束方式

             单次写操作如图1所示。

      在时钟上升沿0,主设备将地址信号ADR_O()TGA_O()放到总线上,将数据信号DAT_O()TGD_O()放到总线上,将WE_O置高表示写操作,将适当的SEL_O()信号置高通知从设备数据总线DAT_O()的哪些信号是有效的,将CYC_OTGC_O置高表示操作正在进行,将STB_O置高表示操作开始。

            在时钟上升沿1到达之前,从设备检测到主设备发起的操作,将主设备的ACK_I置高作为对主设备STB_O的响应。

            在时钟上升沿1,从设备将DAT_I()TGD_I()采样;主设备发现ACK_I信号为高,将STB_OCYC_O置为低表示操作完成;从设备发现STB_O置低后,也将主设备的ACK_I置低。

            在图1中,从设备可以在上升沿0和上升沿1之间插入任意多个等待周期。

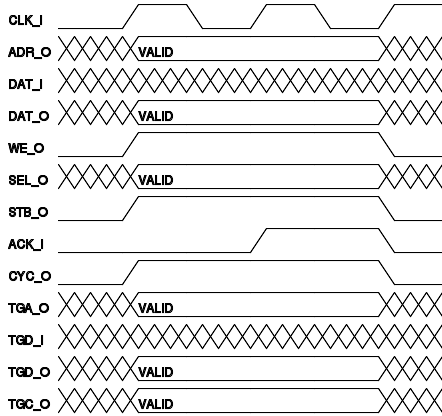

图1 Wishbone总线的单次写操作(周期异步结束方式)

同步周期结束方式

图2 Wishbone总线的单次写操作(周期同步结束方式)

在时钟上升沿0
  • Master在[ADR_O()]和[TGA_O()]发出有效的地址
  • Master在[DAT_O()]和[TGD_O()]发出数据
  • Master发出[WE_O],表明是一个写周期
  • Master发出有效数据选择信号[SEL_O()]表明哪些数据是有效的
  • Master发出[CYC_O]和[TGC_O()]表明总线周期的开始
  • Master发出[STB_O]表明操作的开始

在时钟上升沿1
  • Slave检测到主设备发起的操作,准备发出[ACK_I]
  • Slave准备锁存[DAT_O]和[TGD_O()]
  • Slave发出[ACK_I]应答[STB_O],表明数据有效,可以读取数据了
  • Master发现[ACK_I],准备结束总线周期
注意:Slave可以在发出[ACK_I]前插入等待周期(-WSS-),以控制传速度。可以插入任意多个等待周期。

在时钟上升沿2
  • Slave锁存[DAT_I]和[TGD_I()]
  • Master拉低[STB_O]和[CYC_O],表明总线周期的结束
  • Slave发现Master拉低[STB_O],也将[ACK_I]拉低
