pcDuino 书籍_第一章:pcDuino的硬件和软件

pc朵拉 发布于 2013/08/05 13:07
阅读 1K+
收藏 0

上篇:pcDuino 书籍_入门指南_引子

pcDuino是一款高性能高效益的运行类PC操作系统,比如UbuntU Linux操作系统,的迷你PC平台。它可以通过内置的HDMI接口输出视频到HDMI的高清电视机或者显示器上。 它的诞生是为了迎合市场上开源产品的快速增长的需求。这个平台可以用于运行完整的类PC操作系统,而且配备简单易用的编译工具,兼容现在非常流行的Arduino生态系统(如Arduino shields和开源项目等).它同时也可以运行安卓 4.0 ICS。


pcDuino的硬件参数如下表:

项目
内容
CPU
全志 A10 SoC, 1GHz ARM Cortex  A8
GPU
OpenGL  ES2.0, OpenVG 1.1 Mali 400 core
DRAM
1GB
板载内存
2GB  Flash  microSD卡槽最大可扩展到32GB
视频输出
  HDMI
操作系统
Linux3.0 + 乌邦图12.04  安卓  ICS 4.0
扩展接口
Arduino 接口
网络接口
USB WiFi 扩展 (不包括在板子里)  以太网  10/100Mbps
电源供电
5V, 2A

pcDuinoD 正反面照片:

pcDuino的目标市场分为两大块Raspberry Pi的客户群以及Arduino市场。它是一个完美的把开源软件和开源硬件想结合的平台产品。 用户可以用pcDuino做出下面甚至比下面更多的应用:

  • 编程教学和学习
  • 使用硬件接口
  • 在Ubuntu系统里使用网页浏览器和办公软件
  • 学习Linux系统
  • 建立XMBC媒体中心
  • 玩游戏
  • DIY实现自己的创意

需要的配件
  • 迷你USB接口电源适配器 (5V, 2A): 注意Micro USB的电线要足够粗能带动2A的大电流。 我们碰到的多数问题都是用户使用了细的USB数据线。
  • 支持HDMI接口的高清显示器;
  • HDMI连接线: 如果用户没有HDMI显示器。 可以使用HDMI到VGA转换线或者 HDMI到DVI转换线。
  • USB接口键盘 (必要);
  • USB HUB 和 USB 鼠标 ( 可选但是强烈推荐);
  • 杜邦线若干:可以用来连接硬件模块;
  • microSD卡和读卡器:推荐用户有两张2GB以上的microSD 卡。 一张用来升级内核, 另外一张用来升级Ubuntu文件系统。

注意:
  在开始进一步的工作之前,先保证pcDuino和相关设备连接正确:
  • USB 接口 => USB 集线器 => 键盘和鼠标
  • HDMI 接口 => HDMI 线 => HDMI 显示器

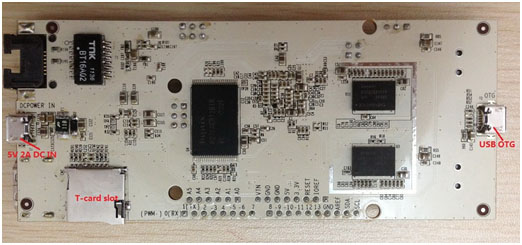

pcDuino 硬件I/O 接口描述:

详细的原理图可以在以下地址下载:

https://s3.amazonaws.com/pcduino/Hardware/PC+Duino_V0
