Eclipse可视化图形构件库 Zest

EPL
Java
跨平台
Eclipse
2010-11-14
红薯

Zest(The Eclipse Visualization Toolkit) 是在 Eclipse 平台基础上开发的一套可视化图形构件集合,方便开发和 UML 相关的图形应用程序,但范围不限于 UML 相关的应用,也可以用来开发工作流程图形化建模,树状结构图等。本文的示例代码都是以开发简单工作流程图形建模为例子。

Zest 库是从 SWT 和 Draw2D 扩展开发而来,可以无缝的集成到 Eclipse 的应用当中。因为 Zest 是基于 SWT(JFace) 的,所以 Zest 遵循 Eclipse 平台视图 (View) 的相关标准和规范,可以很容易在开发 Eclipse 的各种视图应用当中被集成和扩展。

虽然 Eclipse 的图形编辑框架 (GEF, http://www.eclipse.org/gef/) 也能够开发出丰富的图形应用,但是基于 GEF 的应用程序无法脱离 Eclipse 平台而单独运行;而基于 Zest 的应用没有这个限制,可以作为独立的应用程序在存在,从而脱离庞大的 Eclipse 平台,让应用程序更加小巧和灵活。

Zest 的组件类型

Zest 库提供了如下几种最基本的组件。

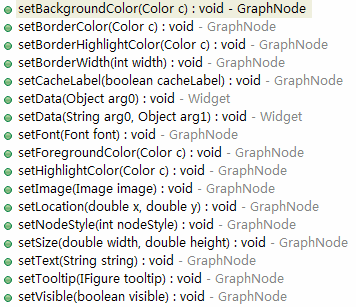

  • 图形节点 (GraphNode):最基本的包含某些特性的节点图形,例如颜色,大小,位置和标签等。
  • 图形关联 (GraphConnections):存储关联两个节点之间关联关系的图形对象,也包含连线的一些属性信息,例如:连线的颜色,线条宽度等。
  • 图形容器 (GraphContainer):图形容器和图形节点类似,包含图形节点的所有属性,但图形容器支持折叠和展开的行为特性。
  • 图形 (Graph):一个容器,用来容纳图形节点,图形容器以及图形关联这些对象。
  • 样式常量 (ZestStyles):Zest 库默认设置的一些系统常量,例如线形等 ( 实线,虚线 ...)

Zest 的布局

Zest 库也提供了布局管理器,通过布局管理器来决定图形当中的节点,关联等这些图形对象如何在屏幕上显示分布。
