软件简介

WeCube是一套开源的,一站式IT架构管理和运维管理工具,主要用于简化分布式架构IT管理,并可以通过插件进行功能扩展。

起源

微众银行在分布式架构实践的过程中,发现将银行核心系统构建于分布式架构之上,会遇到一些与传统单体应用不同的痛点(例如,服务器增多,部署难度大;调用链长,全链路跟踪困难; 系统复杂,问题定位时间长等),在逐步解决这些痛点的过程中,总结了一套IT管理的方法论和最佳实践,并研发了与之配套的IT管理工具体系。WeCube就是将该套方法论和最佳实践,从微众内部众多IT管理工具体系中提炼出来,整合成一套开箱即用的IT管理解决方案。

设计理念

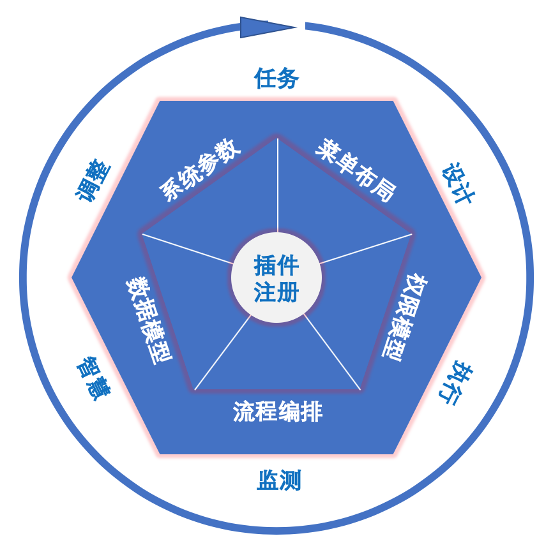

WeCube的设计理念与IT系统生命周期管理基本一致。可以通过“六个维度和一个核心”来阐述。

一个核心:通过注册新插件持续扩展WeCube的功能,通过如下5个能力实现插件注册及协作。插件注册详见“插件注册”。

  • 菜单布局:WeCube提供前端UI基座和前端开发规范,使各个插件的前端交互能够无缝集成到WeCube,进而形成一个统一平台。
  • 权限模型:WeCube的权限模型提供“用户-角色-菜单”三级权限模型,并提供统一认证方案。数据权限及API权限,由插件自身控制。
  • 流程编排:WeCube内置一套标准的BPMN流程引擎,可以通过客户自定义编排驱动插件协同工作,减少人工干预。编排设计详见“编排设计”。
  • 数据模型:插件需要将自身需要提供给其他插件使用的数据模型注册到WeCube的统一数据模型,然后通过标准的CRUD接口提供数据访问服务。
  • 系统参数:WeCube的全局参数、插件需要客户修改、插件需要暴露给其他插件使用的参数,需要注册到WeCube的系统参数内。

六个维度:通过定义六个维度的菜单,并将插件功能有组织性的插入这六个维度菜单中,形成对IT系统全生命周期的有效管理。

  • 任务:汇聚多种类型任务,形成一体化的工作平台。工作内容清晰可见,轻重缓急一目了然。
  • 设计:定义模型和规范,形成标准化设计语言。通过规范化设计及图形化展示,清晰、准确地描绘出对分布式架构的期望。
  • 执行:通过各类自动化、标准化任务的执行,将分布式架构的期望设计变成现实存在,消除人员能力参差不齐导致的实现差异。
  • 监测:定义全方位的监测项指标,通过持续收集监测数据,精确反映现状,并发现现实与期望的差异项。
  • 智慧:应用机器学习等技术,赋予智慧能力。通过数学建模,制定应对监测发现的差异项的处理策略。
  • 调整:通过执行处理策略来不断进行动态调整,最终保持现实与期望的对等,进而使系统稳定运行。

技术实现

WeCube分为核心功能模块和插件模块。

核心功能模块使用Java/MySQL/VUE开发,主要负责工作流程,可视化和核心数据存储。

插件模块用于功能扩展,分为资源管理、数据整合、功能增强三类插件。对于插件,WeCube定义了一套接口规范,插件开发者可以在遵循规范的前提下,自行选择开发语言。目前已有的插件使用的开发语言包括GO语言和Java。

系统架构

WeCube 2.0版本

WeCube2.0功能架构

组件间详细关联图:

WeCube2.0组件间详细关联图

1, Portal web:浏览器客户,客户与WeCube交互的入口。
2, Portal nginx:接收客户端访问请求,如果请求静态资源,返回Core或插件的静态资源文件。如请求动态服务,转发到后端API gateway。Portal nginx建议采用负载均衡实现高可用,也可以使用keepalived做主从高可用。
3, API gateway:负责Portal nginx或其他外部系统的动态服务请求的路由分发。

  • A) 登录认证请求,转发到Auth server,使用用户名密码换取Token。Token采用非对称加密,包含用户名、角色、菜单权限信息。
  • B) Core服务请求,转发到Core。比如角色添加、插件注册、编排设计等等。
  • C) Plugin服务请求,转发到对于的Plugin。比如CMDB配置管理、监控数据查询、任务管理等。

建议负载均衡实现高可用,也可以使用keepalived做主从高可用。
APIGateway启动时通过Core获取插件实例列表,并建立路由规则。
同时APIGateway会监测Core、Auth Server、Plugins的状态,实现Core、Auth server、Plugins实例的主从类型的高可用。

4, Auth server:主要负责用户认证服务,并返回含用
由API gateway实现主从类型的高可用。 5, Core:WeCube的核心模块。提供插件注册、编排设计、权限管理、批量任务、插件运行资源管理、数据模型、系统参数等核心功能。 由API gateway实现主从类型的高可用。
6, MYSQL:WeCube Core和Auth server的数据库实例。建议MYSQL主从实现高可用。
7, S3:插件包镜像文件的存储。插件注册是写入镜像文件,插件实例启动时读取镜像文件。
8, Plugin instance-Docker:插件运行的容器母机,可以配置多台母机,运行多个插件实例,提供高可用。
9, Plugin instance-MYSQL:插件运行所需要的数据库实例,为每个需要数据库的插件建立独立数据库。建议MYSQL主从实现高可用。
10, Plugin instance-S3:插件运行所需要的对象存储,为每个需要存储文件的插件分配单独的桶。
11, Plugin instance- Squid:插件访问外部资源的代理服务器,按域名放通白名单。在安全要求较高的时建议部署。
以上11个组件组成WeCube Platform。

主要功能简介

WeCube的功能菜单设计与设计理念保持一致。分别是任务、设计、执行、监测、智慧、调整、协同、系统。

  • 系统

    • 系统参数:管理WeCube Platform运行所需的系统参数。
    • 资源管理:管理WeCube提供的资源如容器母机及资源上运行的实例。
    • 权限管理:管理WeCube Platform的用户,角色和菜单,可以对权限进行菜单级别的管控。
  • 协同

    • 插件注册:选择插件包上传,插件包需声明本插件的依赖、所需菜单、数据模型、系统参数、权限设定及运行资源,注册后通过容器运行,支持多实例,可以查看插件运行的日志。选择插件服务,通过插件运行的参数关联CMDB数据模型的属性值,形成注册。

    • 任务编排:比如设计一个VPC创建的编排。包括创建VPC、创建子网、创建VM。流程的每个执行节点需要关联插件。

  • 设计(WeCMDB插件提供)

    • 规划设计:用于设计机房结构。

    • 资源规划:用于实例化一个机房,特别是两地三中心结构。

    • 应用架构设计:用于设计一个应用的逻辑架构。

    • 应用部署设计:用于实际部署一个应用。支持灰度发布。

    • CI数据管理/查询:通过模型图形进入单个数据管理以及查询。

    • CI综合查询管理/数据综合查询:用于配制多CI属性报表。比如一个应用使用到了哪些主机。

    • 枚举数据管理/查询:通过对公共枚举和私有枚举进行管理以及查询。

  • 执行

    • 编排任务执行:在选择编排后可对选择目标对象执行编排,支持灰度操作。比如重启某个资源集的5台主机。

    • 物料管理(Artifacts插件提供):管理应用程序的包。可以定义各种文件,可以配置环境差异导致的变量替换规则,不需要人工处理。

    • 批量执行:通过配置综合查询并选择目标。在通过特定插件来执行任务。比如某个应用的所有主机,执行一个用户权限变更。

  • 任务(Service-Management插件提供)

    • 模板管理:服务目录管理, 服务请求模板管理;

    • 服务管理:服务请求管理,任务管理;

  • 监测(Open-Monitor插件提供)

    • Agent管理: 注册、启动、停止;

    • 数据管理: 提供数据采集配置, 数据查询等功能;

    • 告警管理: 提供阈值配置、日志监控、告警触发等功能;

    • 视图管理: 提供图形配置和自定义视图功能;

  • 调整(规划中)

  • 智慧(规划中)

核心流程时序说明:

插件注册时序图:
插件注册时序图

编排任务执行:
编排任务执行

快速入门

WeCube采用容器化部署。

如何编译WeCube,请查看以下文档 WeCube编译文档

如何安装WeCube, 请查看以下文档 WeCube部署文档

用户手册

更多关于WeCube的使用和操作说明, 请查看以下文档 WeCube用户手册

开发者文档

WeCube使用Java和VUE进行开发,数据存储于MySQL,并依赖Tomcat Web容器运行。

请参考以下文档进行开发环境配置WeCube开发环境配置

License

WeCube是基于 Apache License 2.0 协议, 详情请参考 LICENSE
