深度学习模型的嵌入式部署 Maix-EMC

Apache
Python
嵌入式
2019-07-31
红薯

深度学习模型的嵌入式部署一直以来都不是那么得容易,虽然现在有Nvidia Nano和TFLite的树莓派部署,但要么硬件成本太高、功耗太大、要么性能太差,难以实用化和产品化。一方面,AI科学家和工程师没有太多的嵌入式知识,另一方面,嵌入式工程师没有太多AI的知识,因此很需要开源硬件社区来解决这些问题。

本文介绍AIoT目前的情况以及面临的挑战,并讲解Maix-EMC的开发缘由,功能和实现。我们也希望有一定基础的小伙伴可以加入开源社区一起完善Maix-EMC,让大家可以转换更多结构的模型到低成本AIoT硬件上。(参与项目贡献的小伙伴可获赠Maix套装一份!)

眼瞅着AI红红火火,无数的嵌入式工程师也眼红着。与此同时,一大批AI科学家开发出来的模型,也面临落地问题。基于安卓或者Linux的开发者还好,谷歌大佬给了TFLite的支持,但是没有AI加速器的普通ARM平台板子成本动辄已经几百元了,而跑起模型来却只有几帧。。玩单片机的嵌入式工程师手头的主控芯片往往算力最高仅数百MOPS,内存数百KB,也没有TFLite解释器,一切都是那么绝望。

OpenMV模组

另一方面,AI科学家和工程师们也有着自己的硬件梦,估计很多人早就用树莓派玩起了TFLite,或者更深入地玩起了Tengine, NCNN等加速引擎。但是没有AI加速器的加持,再怎么优化,帧数还是个位数,价格亲民的树莓派3+摄像头 成本也要接近300元了!

树莓派开发板


作为嵌入式设备主控芯片的老大哥---ARM,早早地出了在自家Cortex-M系列芯片上运行的NN后端支持库:CMSIS-NN。然而其充其量相当于TF的ops的底层实现,需要用户小心翼翼地管理内存,设置量化参数。这都2019年了,谁还想要像5000年前那样手工撸神经网络呢?


2019年,谷歌也推出了TFLite for Micro,与ARM相反,谷歌是从复杂的TFLite往下精简。粗粗翻阅TFLite for Micro的代码,目前还在比较初级的阶段,支持的ops比较少,内存管理貌似不够精简(使用了大量的allocator),为了支持一些动态特性有些许效率的牺牲。当然其优点还是支持从谷歌的TFLite转换。

目前,这两者都还处于实验阶段,还没有跑起来MobileNet等大家耳熟能详的轻量级网络,能跑的只是MNIST或者Cifar10等级的教学意义上的小网络,没有任何的意义,并且它们对要求使用者具有丰富的神经网络经验,包括但不限于:量化,剪枝,蒸馏,压缩。这些都大大限制了它的实用性。

不过,高手在民间,2019年春节,在UP主的QQ群里就活捉了一只来自拉夫堡大学的生猛老博,他的嵌入式神经网络框架NNoM就实现了不错的可用性,让用户可以忽略模型在嵌入式端的实现细节,通过其解释器自动执行完毕。在这个框架下,基本只受限于主控本身内存,算力,以及作者本身的填坑速度了。

新的转机

在2018年末,嘉楠耘智出了一款价格亲民的高素质纯国产AI芯片----K210。其低廉的价格(3美金以下),新颖的核心(RISC-V 64GC),强大的算力(~1TOPS),较低的功耗(0.3~0.5W),以及稳定的货源。吸引了Sipeed和TensorLayer开源社区的注意。围绕着这款芯片,Sipeed开源了一系列的硬件模块设计,制作了多款嵌入式板卡:MAIX Go/Bit/Dock/Duino…

Sipeed基于K210开发的相关模组

为了方便大家快速上手,Sipeed开发了易用的MaixPy (MicroPython)环境, 并兼容了多数OpenMV接口:

Github: Sipeed - MaixPy Micropython env for Sipeed Maix boards. Contribute to sipeed/MaixPy development by creating an account on GitHub.​github.com图标



虽然Maix板卡已经具备了运行MobileNet等典型网络的能力,具备了实用性;然而,一直有个问题困扰着Sipeed和TensorLayer社区的小伙伴们:芯片原厂提供的模型转换器nncase不好用啊。原厂的模型转换器主要有以下问题:

  • 对于AI开发者不友好
    用户需要经过:h5 -> pb -> tflite -> kmodel 多道工序才能完成转换。
  • 出错提示过于简略
    nncase的出错提示让人摸不着头脑,仅会报某层类型不支持,连层号都没有。又因为层的转换涉及到前后文顺序,单靠一个出错时的层号,很难排查。
  • C#工程过于模块化
    虽然转换器本身不是很大的工作量,但是nncase的C#工程过于细分,有三四级目录,又没有相应文档说明,很多爱好者即使有心想改进nncase,却也耐不住性子去翻阅这样繁杂的工程。

那么好的芯片,没有好用的工具怎么行,既然原厂的工具不好用,那么开源社区组团上吧–>

撸一个模型转换器吧

Maix-EMC的初衷就是做一个好用的、好维护的、社区型、跨平台模型转换器,设计目标如下:

  1. 使用Python编写,简洁清晰,适当模块化,让有一定基础的AI工程师能参与完善;
  2. 基于层结构的模型解析,对于以层为基础的深度学习框架有一定移植性(如,TensorLayer, Keras);
  3. 使用扁平化,无需复杂解析的模型文件,即时载入内存,即时执行;
  4. 嵌入式端解析器使用层类型进行解析,后端运算库具备可插拔性(比如使用CMSIS-NN作为后端);

这个构想埋在心里很久,一直苦于业务繁忙没有时间去实现,最近总算是抽空断断续续地开始挖了这个坑。。如果你只想使用Maxi-EMC,而不关心它的细节,请看这篇文章:

低成本AIoT硬件深度学习部署实战​zhuanlan.zhihu.com图标

Maxi-EMC的基础架构

左侧: EMC即这个工作的左侧,将PC端的模型文件转换成二进制扁平化的模型文件。PC端的模型文件我们选用了TensorLayer,因为TensorLayer的层定义高度比较合适,基本等同于kmodel定义的层的高度,两者转换基本只是作了 量化,某些层的合并优化, 极大地加快了开发进度。反观TensorFlow的pb文件里算子,低到了Add, mul的程度, 需要手工整合这些低层次算子到层定义,非常不便。

中间:这个工作的中间是kmodel文件,类似于字节码或者说IR。这里模型文件没有采用通用的protobuf(pb)或者flatbuffer(tflite), 因为对于嵌入式平台来说,它们的解析以及内存消耗都太大。为了快速实现demo,并考虑嵌入式的效率,这里我们借用了k210 sdk中的kmodel v3格式。这个格式本是为K210设计,但是同样适用于普通嵌入式平台,只需新增通用层类型的定义。

右侧:这个工作的右侧是嵌入式硬件平台上的kmodel解释器(interpreter)。对于k210, 我们只需借用SDK本身的kpu.c, 稍作修改即可。对于普通单片机,我们只需将kpu.c中的卷积层计算函数替换成普通的cpu计算函数。这里的计算后端可以借用CMSIS-NN或者NNoM的计算后端,往上套上kmodel层参数的调用wrapper即可。

下面我们从左到右介绍整个流程的实现。

TensorLayer模型转换为kmodel

层结构的转换

由于TensorLayer使用基于层的模型结构描述,整个转换过程比较简单。入口文件是edge_model.py,其中gen_edge_layers_from_network将TensorLayer层转换为EMC的层中间表示形式。这里首先通过platform_table查表选择当前硬件平台使用的TensorLayer层转EMC层的函数表,以及打包模型的函数。

platform_table = {
#   platform       tl layer convertor   model generator
    'k210'      :   [tl_to_k210_table, gen_kmodel]
    #'stm32'    :   gen_stm32_layer_func_table,
}

在tl_to_k210_table中,gen_edge_layer_from_network查找到对应的TensorLayer层类型的表项,并往后匹配到最长的列表,将该列表交给layer_generator 来生成 EMC中间层的list (可能会在前后加了上传/下载/量化/去量化的dummy层)

tl_to_k210_table= {
#   TL layer class          layer_generator     merge
    'Dense'                 :[gen_fc_layer,         [[],]] ,
    'Flatten'               :[gen_flatten_layer,    [[],]] ,
    'Reshape'               :[None,                 [[],]] ,
    'GlobalMaxPool2d'       :[gen_gmaxpool2d_layer, [[],]] ,
    'GlobalMeanPool2d'      :[gen_gavgpool2d_layer, [[],]] ,
    'MaxPool2d'             :[gen_maxpool2d_layer,  [[],]] ,
    'MeanPool2d'            :[gen_avgpool2d_layer,  [[],]] ,
    'Concat'                :[gen_concat_layer,     [[],]] ,
    'Conv2d'                :[gen_k210_conv_layer,  [[], ['BatchNorm'],]] ,
    'DepthwiseConv2d'       :[gen_k210_conv_layer,  [[], ['BatchNorm'],]] ,
    'ZeroPad2d'             :[gen_k210_conv_layer,  [['Conv2d'], \
                                                     ['Conv2d', 'BatchNorm'], \
                                                     ['DepthwiseConv2d'], \
                                                     ['DepthwiseConv2d', 'BatchNorm']]] ,
    'DummyDequant'          :[gen_dequant_layer,    [[],]] ,
    'SoftMax'               :[gen_softmax_layer,    [[],]] ,
}

量化操作

由于TensorLayer目前没有很好的量化API,所以在EMC的层转换中附带实现了参数量化。
edge_quant.py中可选minmax或者kld量化。实测对于小模型,minmax还是最简单直接,快速有效的方式。KLD方式可能略有提升,但有时却会负优化。。为了进一步提升精度,我们还使用了Channel Wise的量化方式来降低精度损失。对每一个Channel使用不同的量化参数,直到最后再合并,经测试在大通道的模型中会有一定的优化效果。

后处理及打包

至此我们初步将TensorLayer层转换成了一系列层列表,我们再使用optimize_layers来优化层列表,去除一些抵消的层(如相邻的量化/去量化层),进行一些可选的后处理(比如k210的stride修复步骤)。

然后我们使用gen_kmodel将层列表转换成kmodel层列表中的每个层都有to_kmodel方法,调用该方法即可获得当前层符合kmodel格式的layer body的bytearray结果。gen_kmodel再把所有层的body堆叠在一起,统计好最大的动态内存需求,加好头部,即得到了kmodel。

EMC 层支持的添加

这里简单介绍下如何添加新的层支持。首先在edge_model.py的tl_to_k210_table里加上你需要添加的TensorLayer层与EMC层的转换表项。然后在对应的xxx_layer.py中加上对应的实现。K210相关的加速层在k210_layer.py中实现(目前已经基本实现,但是需要修复一些bug),CPU计算的非加速层,在edge_layer中实现。只需模仿其中的层的实现,对每个层类型,完成以下一个函数和一个类:

  • gen_xxx_layer: 输入TL layer list, 转换成EMC layer list;
  • class xxx_Layer: 需要实现init方法(填充层信息),以及to_kmodel方法(按kmodel格式填充信息,返回打包的bytearray)

事实上,你可以实现自定义的to_xxxmodel方法,在此框架上实现你自己的模型格式。

kmodel简介

kmodel是一个自定义的,扁平化的模型存储格式,模型格式的封装已经在EMC代码里完成,这里简要介绍一下:在EMC中,我们调用了dissect.cstruct, 这是pyhton解析c结构体的库, 很方便我们使用k210的kpu.c中关于kmodel的结构体定义。在EMC中,这部分定义放在k210_constant.py中:

kmodel_def ="""
typedef struct
{
    uint32 version;
    uint32 flags;
    uint32 arch;
    uint32 layers_length;
    uint32 max_start_address;
    uint32 main_mem_usage;
    uint32 output_count;
} kpu_model_header_t;
typedef struct
{
    uint32 address;
    uint32 size;
} kpu_model_output_t;
typedef struct
{
    uint32 type;
    uint32 body_size;
} kpu_model_layer_header_t;
...

kmodel 头部是kpu_model_header_t, 描述了 版本,量化位数,层数,最大内存占用大小(驱动中一次性申请该模型需要的动态内存),输出节点数量。在头部之后,排列着若干个kpu_model_output_t,描述输出节点的信息。在输出节点信息之后,排列着所有层的头部信息:kpu_model_layer_header_t,依次描述层的类型,层body的大小。在层头部信息之后,就按层信息依次排列层body数据,其中某些部分会要求一定的字节对齐。

层类型定义在edge_constant.py中,在原始的kpu.h的定义上稍作修改,区分了k210专用层和普通层(这里是为了快速移植K210驱动才使用了K210专用层,理论上仅定义一套通用层标准比较好)

K210的kmodel解释器的实现

可以参见kpu.c, 驱动会按顺序读取kmodel每一层的层信息,根据层类型执行对应函数。
需要注意的是上传/下载操作。K210内存分为6M CPU内存 和 2M KPU内存。使用KPU计算的层,需要将待计算的数据上传到KPU内存。在KPU中,可以连续计算很多层CONV相关计算,而无需将结果下载到CPU内存。但是一旦下一层是需要CPU运算的层,则需要进行一次下载才能继续运行。所以,我们需要留意TensorLayer层的顺序,在需要切换KPU/CPU运行的层前后,插入上传,下载的dummy 层。在EMC中,我们使用meta_info[‘is_inai’]字段确认当前的待计算内容是否在AI内存。

另外,KPU计算,使用的2M内存,是以乒乓形式使用,即输入数据在开端,则输出结果在末端进入下一层后,上一层的输出结果作为了输入结果,在末端,计算结果放到了开端。
如此往复计算,EMC中meta_info[‘conv_idx’]记录了当前的卷积层序号,进而可以确认当前的输出结果所在KPU内存的偏移。

其它注意点,需要下载kpu.c查看:https://github.com/kendryte/kendryte-standalone-sdk/blob/develop/lib/drivers/kpu.c

测试

我们使用Maix-EMC测试转换了mbnet的每一层,与PC原始结果对比:


同一张图片,alpha=1.0, top5的预测概率:

同一张图片,alpha=0.75, top5的预测概率:

同一张图片,alpha=0.5, top5的预测概率:

可以看到相对PC端的结果,K210的计算结果退化了3~6%,是否是转换器原因造成的呢?
我们对比下谷歌的TFLite的量化工具的测试数据:

发现对于MobileNet来说,TFLite的量化也造成了5.6%的损失,所以这是正常的损失。(当然这里的tflite的精度是指的是数据集总体的精度损失,我前面仅测了一张图片的概率损失,有差别)。虽然我们有很多方式改善训练后量化损失,但是基本都会膨胀模型体积,所以在这里不再赘述。

小结

目前Maix-EMC完成了初步简单结构的模型转换功能,可以基于TensorLayer框架快速部署到K210普通上,对于复杂模型仍然需要社区小伙伴一起完善。

的码云指数为
超过 的项目
加载中

评论(0)

暂无评论

暂无资讯

暂无问答

EMC测试

EMC

2015/08/16 16:47
34
0
外部存储控制器EMC 与norflash

外部存储控制器EMC 与norflash

2014/07/12 22:40
321
0
电子产品EMC设计仿真解决方案

概述 随着设备系统越来越趋向高速化和高集成度,电磁环境更加复杂。电子产品电磁兼容性能对于保证系统整体的可靠性和稳定性异常关键。 通常而言,电子系统的组成设备众多,信号交联复杂,相互...

2018/11/28 14:30
4
0
网络变压器及RJ45网口在PCB板上的EMC电路设计方案

  华强盛电子导读:网络变压器,RJ45以太网口的电磁兼容性关系到通讯设备的稳定运行,本文从网络变压器,RJ45网口电路原理图设计方面来论述其EMC设计方案      网络变压器及RJ45网口在...

01/04 11:58
58
0
16份白皮书教你系统了解EMC VNX功能

16份白皮书教你系统了解EMC VNX功能 EMC VNX系列: 专为虚拟应用优化的高性能统一存储平台,可提供无与伦比的简便性和非凡的效率。VNX白皮书主要分为两大类,一种探究VNX产品的功能,例如FAS...

2014/07/04 09:36
31
0
是时候给大家介绍 Spring Boot/Cloud 背后豪华的研发团队了

我们刚开始学习 Spring Boot 的时候肯定都会看到这么一句话: Spring Boot 是由 Pivotal 团队提供的全新框架,其设计目的是用来简化新 Spring 应用的初始搭建以及开发过程。 这里的 Pivotal ...

01/04 16:15
47
0

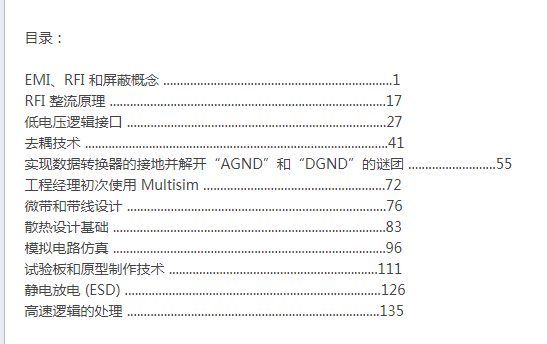

经典技术指南合集:电路仿真和PCB设计
